РАСПИНОВКА ОДОМЕТРОВ TOYOTA
Внимание ! прежде чем подключать панель подумай - а стоит ли это делать
1. Toyota Avensis (220)
Connector "A"
GND - 1, 9
Speed - 5
Connector "B"
+12V - 9
ING in - 17
GND - 24
Данные из диллерской документации
Расположение разъемов на панели
Схема панели
Назначение выводов
2. Toyota Caldina 2003
Спидометр закругленной формы с большими стрелками, выполненный под старину
Слева тахометр, посередине измеритель скорости, справа в одном круге датчик температуры и индикатор уровня топлива. Сзади на крышке надпись 769361-530 TOYOTA.
Имеется 1 разьем на 40 контактов
Верхний ряд -18 - 12V; 20- GND
Нижний ряд - 14 - такт 100 Герц ; 17,18 - 12V
3. Toyota Camry/Mark
4. Toyota Camry 1994 (DVA)
панель Denso 457652-2263 с NDM 457C. Процессор : D 457778-0461
имеется 3-разъема: белый на 21pin, оранжевый на 23pin и синий на 12pin.
По результатам обмера плюс 12 вольт подается на контакты красного цвета
Контакты синего цвета минус 12 вольт - корпус
Для подключения на столе достаточно подключения только синей колодки
5. Toyota Camry ACV/MCV 3.0 (Европейка 2004г.)
Connector "C7"
21 - +12V
27 - IGN in
35 - вход SPEED с датчиков ABS
36 - выход SPEED на коробку
20, 40 - GND
Фото панели
Данные из диллерской документации
Расположение разъемов на панели
Схема панели
Назначение выводов
6. Toyota Camry SXV 20
Connector "A"
13 - IGN in
Connector "B"
15 - SPEED
Connector "C"
7 - +12V
5 - GND
Данные из диллерской документации
7. Toyota Corolla 110 TMC
Connector "A"
+12V - 4,14
GND - 6
ING in - 8
Connector "B"
6 - SPEED (Европа)
Connector "C"
GND - 5
4 - SPEED (Кроме Европы), 7 - SPEED (Европа - модели без кабеля), 8 - SPEED (кроме Европы - модели без кабеля)
Connector "D"
GND - 10
Данные из диллерской документации
Расположение разъемов на панели
Схема панели и назначение выводов
8. Toyota Corolla 110 TMUK
Connector "A"
+12V - 13
GND - 1,17
7 - SPEED (SI terminal), 20 - SPEED (SE terminal)
Connector "B"
ING in - 22
GND - 14
Данные из диллерской документации
Расположение разъемов на панели
Схема панели
Назначение выводов
9. Toyota Corolla NEW
Connector "C11"
4 - +12V
32 - IGN in
1, 2 - GND
Данные из диллерской документации
Расположение разъемов на панели
Схема панели
Назначение выводов
10. Toyota Corolla Spacio 2000 год
Питание для проверки подать на больщой разъем (21pin).
+12 вольт на контакты 2 и 8 верхнего ряда.Землю на 12 вывод нижнего ряда.
Или на болтики справа, как показано на рисунке
11. Toyota Corolla Spacio
Спидометр уменьшенных габаритов
Питание подавать на болты, как обозначено красным цветом
Земля на разьеме синим, такт - зеленым.
Или на болтики справа, как показано на рисунке
12. Toyota Corolla Spacio (DVA)
НАЗНАЧЕНИЕ ВЫВОДОВ В РАЗЪЕМАХ:
В большом разъеме (21 - пин):
1 pin - I -
2 pin - SI
3 pin - -
4 pin - G
5 pin - I +
6 pin - N
7 pin - R
8 pin - P
9 pin - FU
10 pin - G
11 pin - 4P
12 pin - FM
13 pin - FS
14 pin - ST
15 pin - W
16 pin - FE
17 pin - L
18 pin - 2
19 pin - D
20 pin - SE
21 pin - SC
В меньшем разъеме (6 - пин):
1 pin - O/T
2 pin - G
3 pin - MD
4 pin - H
5 pin - M
6 pin - Q
13. Toyota Corolla Spacio 2001 (Igrik)
Подключение: белый 40 контактный разъем
1- GND верхний ряд
4- +12 верхний ряд
Полное фото панели
14. Toyota Crown 1991
15. Toyota Crown 1992
Питание подать на первый в ряду разьем, как указано ниже. Заземлить указанные на рисунках три контакта, два на первом разьеме, и один на третьем.
|
Первый разьем
Верхний ряд 10 - Питание 12V 1 - Земля
Нижний ряд 4 - Такт 1 - Земля
| |
Третий по счету разьем
(Заземлить вывод 1)
|
16. Toyota Crown 1994
У щитка три разьема - синий, оранжевый и белый.
Белый разьем:
1 pin - +12
9 pin - GND
Синий разьем:
15 pin - +12
17. Toyota Crown LHD models
Connector "A"
5 - +12V
3 - GND
Connector "B"
15 - GND
Connector "C"
13 - SPEED(SI terminal)
Connector "D"
13 - IGN in
Данные из диллерской документации
Расположение разъемов на панели
Схема панели и назначение выводов
18. Toyota Crown RHD models
Connector "A"
3 - +12V
9 - GND
Connector "B"
1 - SPEED
Connector "D"
13 - IGN in
Данные из диллерской документации
Расположение разъемов на панели
Схема панели и назначение выводов
19. Toyota Fielder 2003
Спидометр имеет большую сложную плату с двумя разьемами.
Питание я не подавал, но по данным обмера внизу видно
Верхний ряд 2,7,8,16,17 наверное питание, там 12 вольт; 6-земля
Нижний ряд 6,15 наверное питание, там 12 вольт; 18,20- земля
20. Toyota Fun Cargo 1999 - 2000 года
Разбирать аккуратно, под платой шлейф.
Имеется три разъема белого цвета: 22, 18 и 6(?)контактов.
Питание для проверки подать на выводы 8 и 9 верхнего ряда 18 - контактного разьема, если держать разьем ключем в низ. Земля при этом на выводе 9 нижнего ряда, такт - вывод 4 верхнего ряда.
21. Toyota Fun Cargo 2001 года (Igrik)
Подключение:
Gnd - CN1 - 6.
+12V - CN2 - 17, 18.
21. Toyota Hi Ace
Connector "A"
3, 4, 5, 6 - GND
Connector "B"
9 - +12V
7 - SPEED
Connector "C"
2 - IGN in
11 - GND
Connector "D"
2 - ILL GND
Данные из диллерской документации
Расположение разъемов на панели
Схема панели и назначение выводов. Часть-1
Схема панели и назначение выводов. Часть-2
22. Toyota Hi Lux
Connector "A"
9 - IGN in
12 - GND
Connector "B"
5 - +12V
10 - GND
Connector "C"
3 - SPEED
4 - GND
Данные из диллерской документации
Схема панели и назначение выводов. Часть-1
Схема панели и назначение выводов. Часть-2
Схема панели и назначение выводов. Часть-3
23. Toyota JEEP (2000 года-3400)
24. Toyota Land Cruser Prado series 95
Connector "A"
3 - IGN in
12 - GND
Connector "B"
5 - GND
Connector "C"
9 - GND
Connector "D"
7 - +12V
1 - SPEED
Данные взяты из диллерской документации
25. Toyota Land Cruiser 100
Connector "A"
+12V - 16
Connector "B"
ING in - 14
GND - 11,16
SPEED - 10
Connector "D"
GND - 12
Данные взяты из диллерской документации
26. Toyota Land Cruiser 100 (дизель - 2004г) (Dad)
Память 93с66 (дисплей не люминисцентный)
вход SPEED - D5
27. Toyota Land Cruser Prado 2000
Сложный конструктивно спидометр с большой платой. Есть шлейф на подсветку,осторожно.
Номера выводов разьема подписаны и совпадают с обозначениями на спидометре.
На рисунке показано куда подавать питание по результатам обмера
Красным цветом показано - Питание 12V
Синим цветом - Земля
28. Toyota Lexus ES300 - 1998 год.
29. Toyota Lexus IS200 - 2000 год.
30. Toyota Lexus LS400 - 1997 год.
31. Toyota Lexus LX470.
32. Toyota Lexus LX470 (2002г.)
IGN in - B4(A-15)
GND - D2
SPEED - B20
BAT - C8
33. Toyota Mark II (Toyota Cresta) 1992-1995 (DVA)
Питание и земли подаются на 2 разьема.
|
Левый разьем (Оранжевого цвета) - L2
Верхний ряд 1 - Питание 12V
Нижний ряд 23 - Земля
| |
Правый разьем (Белого цвета) - R1
Верхний ряд 1 - Питание 12V
8 и 9- Земля 2 - Такт
|
34. Toyota Mark II 1996-1999 (Chaser 1999)
(DVA)
Имеется разъем серого цвета на 22 pin куда и подается питание на панель,
еще имеется два квазипленочных разъема, но на них подается только питание для лампочек.
На контакты красного цвета - +12V (по результатам обмера на авто)
На контакты синего цвета - корпус(земля)
35. Toyota Nadia 99 / Toyota Prius
Toyota Nadia 99 / Toyota Prius.
Плата отдельно от люминисцентного индикатора
Верхний ряд - 9 питание 12 вольт; 1 и 2 - земля
Нижний ряд 13 питание 12 вольт; 1,4 и 9 - неиспользуется (NC)
36. Toyota Pick Up
Connector "A"
12 - IGN in
2, 7 - GND
Connector "B"
10 - SPEED
13 - +12V
Данные взяты из диллерской документации
37. Toyota Previa 2001
B1 - +12v
B6 - speed sensor
B11 - GND
A8 - ODO/TRIP
38. Toyota Raum 2000
Разъемы белого цвета
39. Toyota RAV 4 SXA 10
Connector "A"
8 - +12V
10 - SPEED
11 - GND
Connector "C"
8 - IGN in
Данные взяты из диллерской документации
40. Toyota Town Ace 1999 (DVA)
Белая колодка - 30 пин:
зеленый pin - вход speed sensor
синий pin - GND
Синяя колодка - 30 пин:
красный pin - +12v (ING)
41. Toyota Vista Ardeo 1999
Если авто 99-го года, то:
Белый разьем, 22 пина:
2 pin - +12v
4 pin - GND
В рабочем режиме доска потребляет около 1.5 А
42. Toyota Vista 1995 год (Sedoi)
Панель - Nippon Denso. Пробег в процессоре - D 457778-1051
Плюс 12 вольт подается на контакт, на который указывает стрелка красного цвета
Контакт, на который указывает стрелка синего цвета минус 12 вольт - корпус
43. Toyota Vitz 2000 год (DVA)
Панель - DENSO без тахометра
На панели имеется три разъема белого цвета:
один на 6 контактов(CNC),
второй на 18 контактов(CNB),
третий на 22 контакта(CNA).

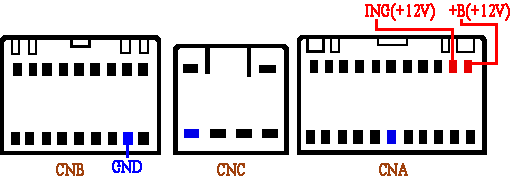

Плюс 12 вольт подается на контакты красного цвета
Контакты синего цвета минус 12 вольт - корпус

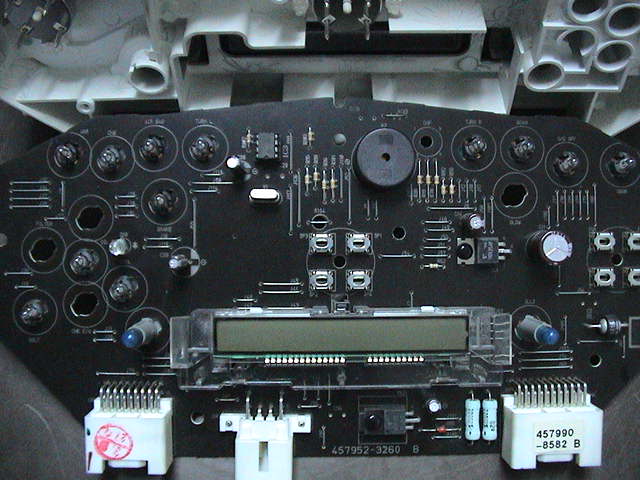

Полное фото панели
44. Toyota Windom (1991-94) (DVA)
Toyota Windom (1991-94) память - NDM457C
Имеется три разъема: Синий (12pin), белый (23pin) и серый (21pin).
45. Toyota Yaris Echo AD
Connector "A"
1 - IGN in
4 - GND
Connector "B"
17 - +12V
13 - SPEED
1, 9 - GND
Данные взяты из диллерской документации
46. Toyota Yaris Echo DD
Connector "A"
16(1) - IGN in, 9 (8) - +12V
Connector "B"
1(10) - GND, 10(1) - GND
Connector "C"
10 - IGN in, 19 - +12V
15 - SPEED
12 - GND
Данные взяты из диллерской документации
