РАСПИНОВКА ОДОМЕТРОВ TOYOTA

Внимание !   прежде чем подключать панель подумай - а стоит ли это делать

1.Toyota Corolla Spacio 2000 год


Питание для проверки подать на больщой разъем (21pin).
+12 вольт на контакты 2 и 8 верхнего ряда.Землю на 12 вывод нижнего ряда.
Или на болтики справа, как показано на рисунке


2.Toyota Corolla Spacio


Спидометр уменьшенных габаритов
Питание подавать на болты, как обозначено красным цветом Земля на разьеме синим, такт - зеленым.
Или на болтики справа, как показано на рисунке

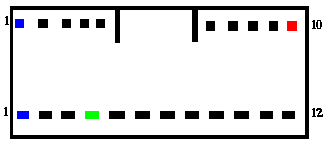

3.Toyota Crown 1992

Питание подать на первый в ряду разьем, как указано ниже. Заземлить указанные на рисунках три контакта, два на первом разьеме, и один на третьем.

Первый разьем
Верхний ряд  10 - Питание 12V  1 - Земля
Нижний ряд  4 - Такт  1 - Земля




Третий по счету разьем
(Заземлить вывод 1)

4.Toyota Mark II 1992-1995

Питание и земли подаются на 2 разьема.

Левый разьем (Оранжевого цвета) - L2
Верхний ряд  1 - Питание 12V
Нижний ряд  23 - Земля




Правый разьем (Белого цвета) - R1
Верхний ряд   1 - Питание 12V
8 и 9- Земля  2 - Такт

5.Toyota Fun Cargo 1999 год


Разбирать аккуратно, под платой шлейф.
Питание для проверки подать на выводы 8 и 9 верхнего ряда 18 - контактного разьема, если держать разьем ключем в низ. Земля при этом на выводе 9 нижнего ряда, такт - вывод 4 верхнего ряда.


6.Toyota Ardeo 1999


Если авто 99-го года, то:
Белый разьем, 22 пина:
2 pin - +12v
4 pin - GND
В рабочем режиме доска потребляет около 1.5 А

7.Toyota Land Cruser Prado 2000


Сложный конструктивно спидометр с большой платой. Есть шлейф на подсветку,осторожно.
Номера выводов разьема подписаны и совпадают с обозначениями на спидометре.
На рисунке показано куда подавать питание по результатам обмера

Красным цветом показано - Питание 12V
Синим цветом - Земля


8.Toyota Previa 2001


B1 - +12v
B6 - speed sensor
B11 - GND
A8 - ODO/TRIP

9.Toyota Camry/Mark

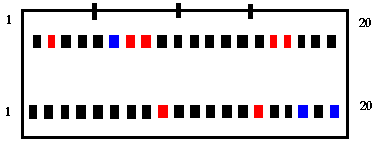

10.Toyota Fielder 2003


Спидометр имеет большую сложную плату с двумя разьемами. Питание я не подавал, но по данным обмера внизу видно
Верхний ряд 2,7,8,16,17 наверное питание, там 12 вольт; 6-земля
Нижний ряд 6,15 наверное питание, там 12 вольт; 18,20- земля

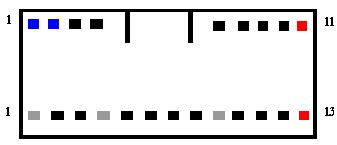

11.Toyota Nadia 99 / Toyota Prius


Toyota Nadia 99 / Toyota Prius. Плата отдельно от люминисцентного индикатора
Верхний ряд - 9 питание 12 вольт; 1 и 2 - земля
Нижний ряд 13 питание 12 вольт; 1,4 и 9 - неиспользуется (NC)


12.Toyota Caldina 2003


Спидометр закругленной формы с большими стрелками, выполненный под старину
Слева тахометр, посередине измеритель скорости, справа в одном круге датчик температуры и индикатор уровня топлива. Сзади на крышке надпись 769361-530 TOYOTA.
Имеется 1 разьем на 40 контактов
Верхний ряд -18 - 12V; 20- GND
Нижний ряд - 14 - такт 100 Герц ; 17,18 - 12V


13.Toyota Avensis

Connector "A"
GND - 1,8,9,11,14,15
Speed - 5

Connector "B"
+12V - 6,9,22
ING in - 17
GND - 11,24


Данные взяты из диллерской документации

14.Toyota Corolla 110 TMC

Connector "A"
+12V - 4,14
GND - 6
ING in - 8
Connector "B"
6 - SPEED (Европа)
Connector "C"
GND - 5
4 - SPEED (Кроме Европы), 7 - SPEED (Европа - модели без кабеля), 8 - SPEED (кроме Европы - модели без кабеля)
Connector "D"
GND - 10


Данные взяты из диллерской документации

15.Toyota Corolla 110 TMUK

Connector "A"
+12V - 13
GND - 1,17 7 - SPEED (SI terminal), 20 - SPEED (SE terminal)
Connector "B"
ING in - 22
GND - 14


Данные взяты из диллерской документации

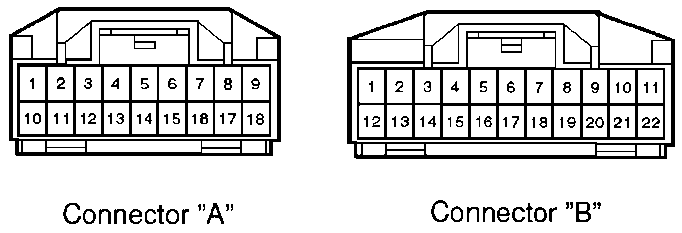

18.Toyota Yaris Echo AD

Connector "A"
1 - IGN in 4 - GND
Connector "B"
17 - +12V
13 - SPEED
1, 9 - GND

Данные взяты из диллерской документации

19.Toyota Hi Ace

Connector "A"
3, 4, 5, 6 - GND
Connector "B"
9 - +12V
7 - SPEED
Connector "C"
2 - IGN in 11 - GND
Connector "D"
2 - ILL GND

Данные взяты из диллерской документации

24.Toyota Corolla New

Connector "C11"
4 - +12V
32 - IGN in
1, 2, 13 - GND

Данные взяты из диллерской документации

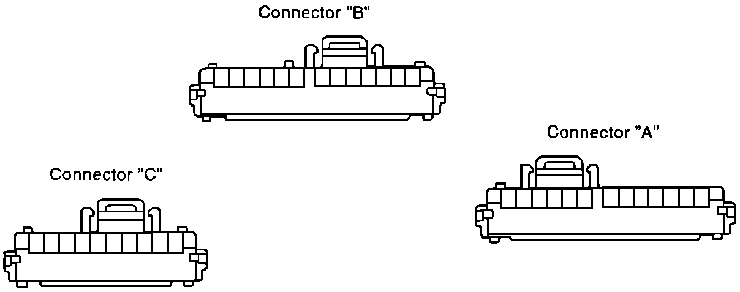

28.Toyota Rav 4 sxa10

Connector "A"
5, 8 - +12V
10 - SPEED
11, 12 - GND
Connector "B"
2, 7 - GND
Connector "C"
8 - IGN in

Данные взяты из диллерской документации

Если Вы заметили какие неточности, или у Вас есть дополнения и предложения (такие как цвет колодок, форма колодки и т.п.) пишите сюда и мы все исправим - odometrbaza@yandex.ru
